| 技术参数/Technical parameter |
单位unit |
XT-550 |
XT-650 |

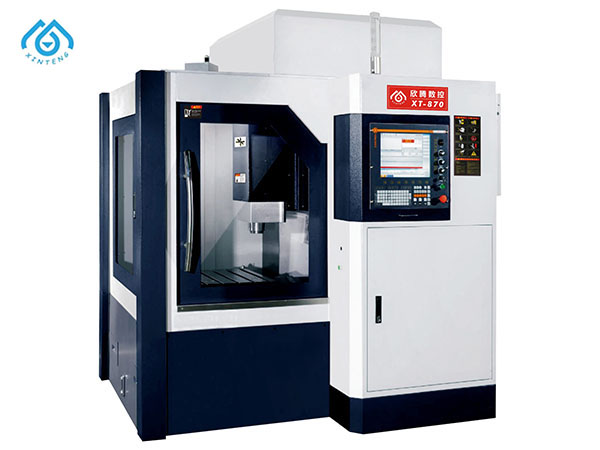

XT-870 |
| X/Y/Z轴 |
X/Y/Z axis |
mm |
500/480/230 |
600/500/250 |
800/700/280 |
| 龙门宽度 |
Gantry width |
mm |
580 |
760 |
780 |
| 工作台面积 |
Workbench area |
mm |
500*480 |
500*600 |
700*680 |
| 最大负重量 |
Maximum load |
mm |
300 |
350 |
400 |
| 主轴电机 |
Spindle motor |
mm |
4.0/5.5 |
5.5 |
5.5/7.5 |
| 主轴转速 |
Spindle speed |
kg |
18000/24000 |
18000/24000/36000 |
18000/24000/36000 |
| 主轴规格 |
Spindle specifications |
kw |
ER20/ER25(标配Standard ) |
BT30高速电主轴（选配)High-speed |
electric spindle (optional) |
| 三轴最大移动速度 |
Maximum moving speed of three axes |
rpm/mm |
12000 |
12000 |
12000 |
| 三轴最大加工速度 |
Maximum machining speed of three axes |
mm/min |
6000 |
6000 |
6000 |
| 数控系统分辨率 |
CNC system resolution |
mm/min |
0.001 |
0.001 |
0.001 |
| 重复定位系统 |
Repeat positioning system |
mm |
JIS±0.003/300 |
JIS±0.003/300 |
JIS±0.003/300 |
| 定位精确度 |
Positioning accuracy |
mm |
JIS±0.005/300 |
JIS±0.005/300 |
JIS±0.005/300 |
| 总功率 |
Total power |
mm |
7 |
9 |
11 |
| 三轴伺服马达功率 |
Three-axis servo motor power |
Kw |
0.75（X/Y/Z) |
0.85(X/Y/Z) |
1.0 （X/Y/Z) |
| 最大刀具直径 |
Maximum tool diameter |
Kw |
Ф12 |
Ф16 |
Ф16 |
| 机体重量 |
Body weight |
T |
约About 4 |
约About 4.5 |
约About 5.5 |
| 机床外形尺寸 |
Machine size
|
mm |
2000*1750*2400 |
1800*1900*2200 |
2300*2000*2500 |
