| 技术参数/Technical parameter |
单位unit |

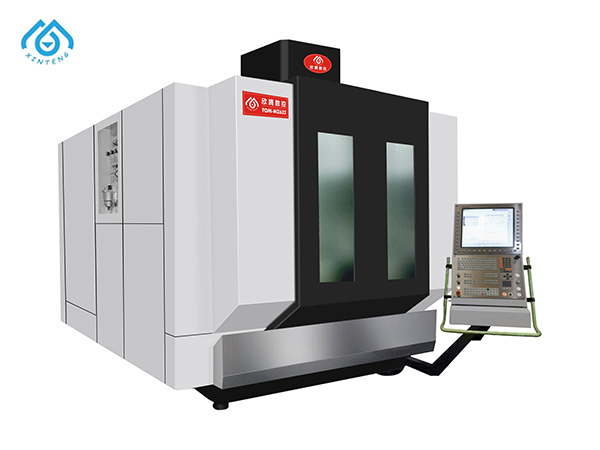

TOM-WZ632 |
TOM-WZ845 |
| X/Y/Z轴 |
X/Y/Z axis |
mm |
600/320/320 |
700/450/400 |
| 主轴中心至立柱导轨距离 |
Distance from spindle center to column guide rail |
mm |
202 |
224 |
| 主轴端面至工作台面距离 |
Distance from spindle end surface to table surface |
mm |
210-530 |
200-600 |
| 工作台面尺寸（宽*长） |
Work table size(width * length) |
|
Ф320 |
Ф650 |
| 工作台承重 |
Workbench bearing |
kg |
4-12*90° |
200 |
| 主轴锥孔 |
Spindle taper hole |
|
BT40/Ф120 |
BT40/Ф150 |
| 主轴转速 |
Spindle speed |
rpm |
直联Direct 12000 |
直联Direct 12000 |
| 主轴电机推 |
Spindle motor recommendation |
kw |
7.5 |
15 |
| 荐滚珠丝杆规格 |
Ball screw specifications |
|
3212、3212、3212 |
4512、4512、4512 |
| 导轨规格 |
Rail specifications |
|
RGW35HC、RGW35HC、RGW30HC |
RG45HA、RG45HA、RG45HA |
| 三轴电机推荐参数 |
Three-axis motor recommended parameters |
Nm |
12、12、20 |
16、16、20 |
| 三轴电机联接方式 |
Three-axis motor connection mode |
|
直联 Direct |
直联Direct |
| 三轴快速移动速度 |
Three-axis fast moving speed |
m/min |
36、36、36 |
24、24、24 |
| 床身垫块高度 |
Bed block height |
mm |
40 |
50 |
| 光机重量 |
Light machine weight |
T |
约About 8 |
约About 10 |
